Ця маленька деталь захистить ваш бойлер: що таке запобіжний клапан і як він працює

Під час вибору важливі тиск спрацювання, пропускна здатність і сумісність із водонагрівачем

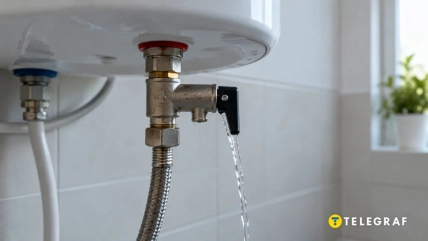

Запобіжний клапан автоматично відкривається, коли тиск у бойлері перевищує допустимий рівень. Ця невелика деталь захищає обладнання від наслідків різких стрибків тиску, зокрема від руйнування та вибуху, але її параметри мають відповідати конкретній установці.

Принцип роботи та особливості вибору таких клапанів пояснює KB.pl. Визначальними є тиск відкриття, розмір приєднань, робоча температура й обсяг середовища, який клапан здатен пропустити.

Як клапан захищає бойлер від надмірного тиску

Небезпечне підвищення тиску можуть спричинити гідроудари та несправності запірної арматури. Іноді причиною стають збої обладнання з автоматичним керуванням. Завдання запобіжного клапана – відкритися після досягнення встановленого порога та скинути надлишковий тиск.

Тип клапана підбирають з урахуванням робочого середовища: рідини, водяної пари, газу чи повітря. Його розмір пов’язаний із пропускною здатністю – кількістю середовища, яку потрібно відвести через клапан. Тому самого збігу різьби недостатньо: значення мають усі робочі характеристики.

За способом дії розрізняють клапани низького та високого тиску. Перші зазвичай застосовують для захисту від наслідків гідроудару. Серед других є вантажні та пружинні: у них запірний елемент утримує відповідно вантаж або пружина, а відкриття відбувається, коли сила тиску долає це зусилля.

Навіщо в системі потрібен розширювальний бак

Під час нагрівання вода збільшується в об’ємі. Розширювальний бак приймає цей додатковий об’єм і стримує зростання тиску в опалювальній системі. Без можливості компенсувати розширення води виникає ризик розгерметизації та пошкодження мережі.

Розширювальні баки бувають відкритими та мембранними. Відкриті використовують у системах із твердопаливними котлами, зокрема для захисту від неконтрольованого підвищення тиску в разі закипання води. Мембранні, які також називають закритими або напірними, застосовують у системах із газовими чи рідкопаливними котлами. Об’єм бака добирають насамперед за кількістю води в системі, враховуючи також характеристики водопровідної мережі.

Чим відрізняються клапани Afriso та Watts

Як приклад у джерелі наведено клапан Afriso з приєднаннями 3/4″ × 1″, тиском відкриття 3 бари та максимальною робочою температурою 120 °C. Зазначена ціна в польському Leroy Merlin – близько 318 гривень за штуку, KB.pl.

Інший приклад – мембранний запобіжний клапан Watts SVH для захисту опалювальних систем. Його корпус виготовлений із латуні CW617N, пружина – з нікель-хромової сталі. Конструкція має ручку для ручної перевірки скидання, а діапазон робочих температур становить від −10 °C до 110 °C.

Для версії Watts SVH із тиском відкриття 2,5 бара вказані приєднання 1/2″ × 3/4″ та орієнтовна ціна близько 417 гривень за штуку, KB.pl. Ця версія призначена для опалення, тож для системи гарячого водопостачання клапан добирають за вимогами виробника водонагрівача. Серія охоплює моделі з різними розмірами приєднань і порогами спрацювання.
