Эта маленькая деталь защитит ваш бойлер: что такое предохранительный клапан и как он работает

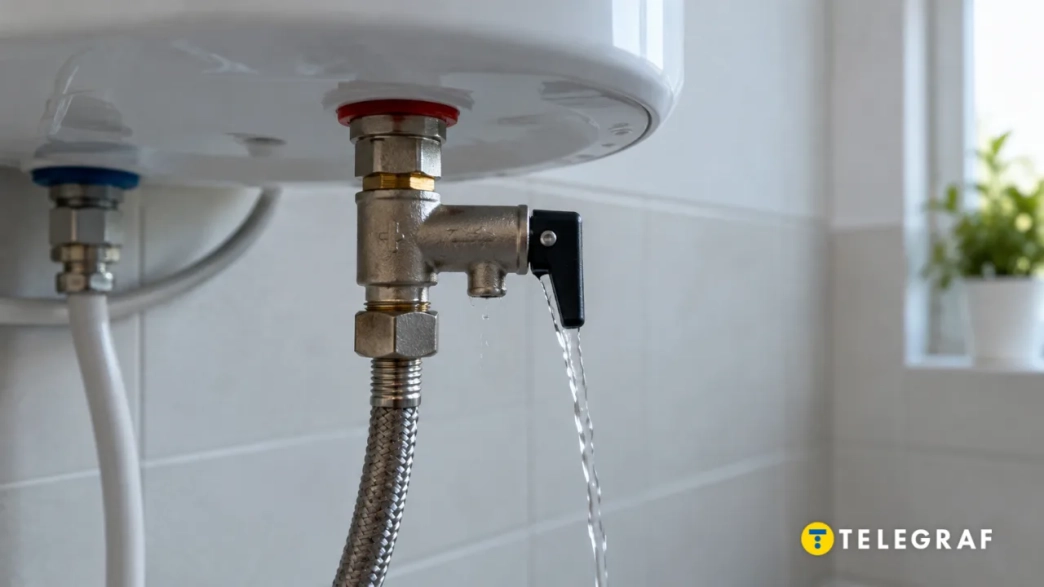

Предохранительный клапан автоматически открывается, когда давление в бойлере превышает допустимый уровень. Эта небольшая деталь защищает оборудование от последствий резких скачков давления, в частности от разрушения и взрыва, но ее параметры должны соответствовать конкретной установке.

Принцип работы и особенности выбора таких клапанов объясняет KB.pl. Определяющими являются давление открытия, размер соединений, рабочая температура и объем среды, который клапан способен пропустить.

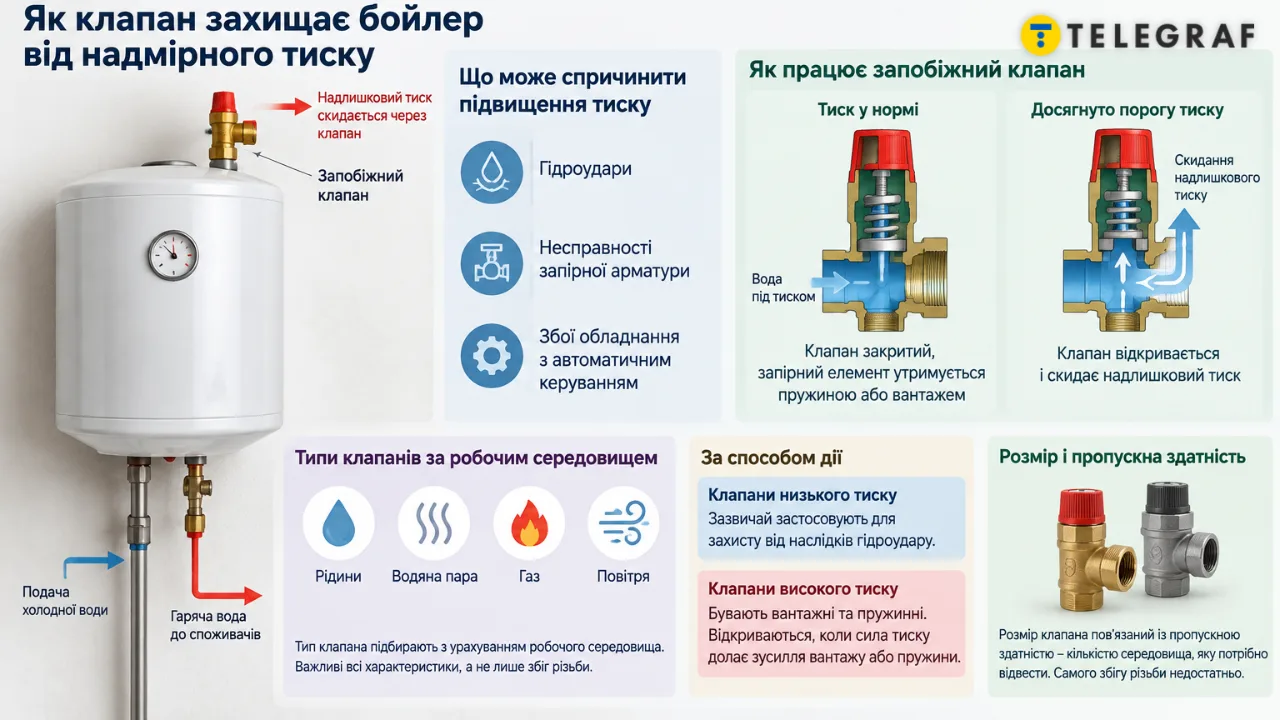

Как клапан защищает бойлер от избыточного давления

Опасное повышение давления могут вызвать гидроудары и неисправности запорной арматуры. Иногда причиной становятся сбои оборудования с автоматическим управлением. Задача предохранительного клапана – открыться после достижения установленного порога и сбросить избыточное давление.

Тип клапана подбирают с учетом рабочей среды: жидкости, водяного пара, газа или воздуха. Его размер связан с пропускной способностью – количеством среды, которое нужно отвести через клапан. Поэтому одного совпадения резьбы недостаточно: значение имеют все рабочие характеристики.

По способу действия различают клапаны низкого и высокого давления. Первые обычно применяют для защиты от последствий гидроудара. Среди вторых есть грузовые и пружинные: в них запорный элемент удерживает соответственно груз или пружина, а открытие происходит, когда сила давления преодолевает это усилие.

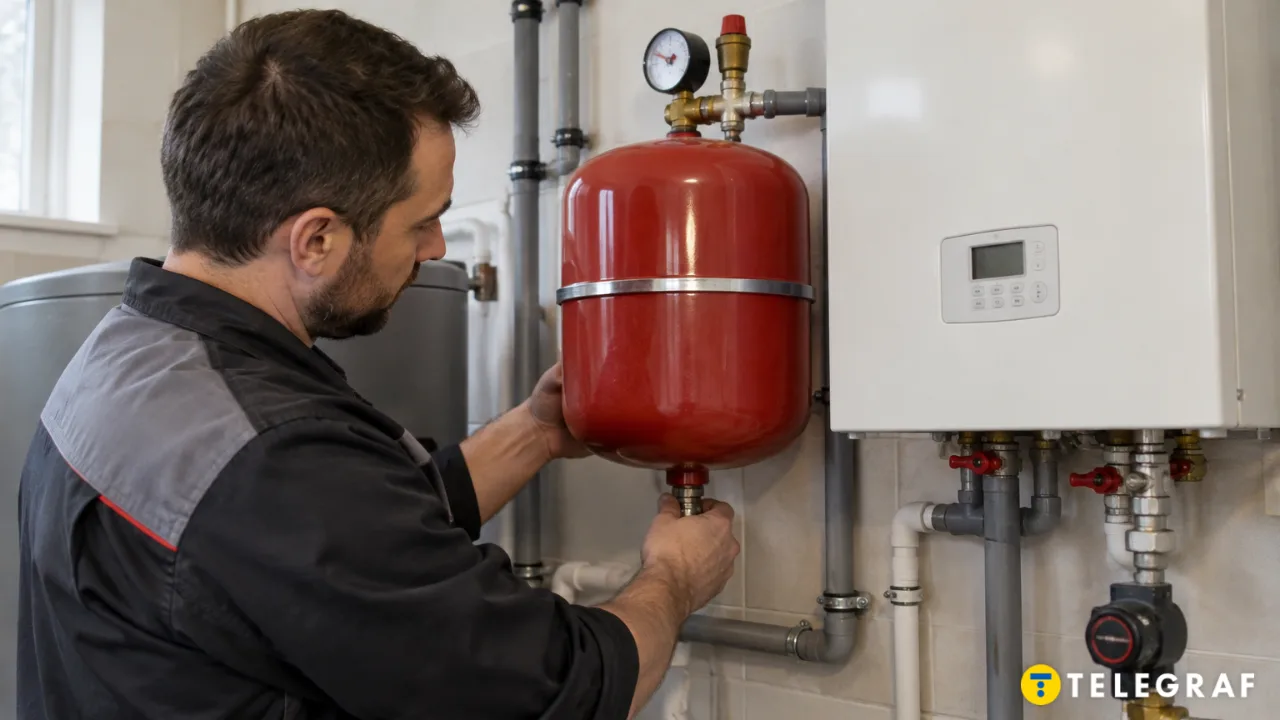

Зачем в системе нужен расширительный бак

При нагревании вода увеличивается в объеме. Расширительный бак принимает этот дополнительный объем и сдерживает рост давления в системе отопления. Без возможности компенсировать расширение воды возникает риск разгерметизации и повреждения сети.

Расширительные баки бывают открытыми и мембранными. Открытые используют в системах с твердотопливными котлами, в частности для защиты от неконтролируемого повышения давления в случае закипания воды. Мембранные, которые также называют закрытыми или напорными, применяют в системах с газовыми или жидкотопливными котлами. Объем бака подбирают прежде всего по количеству воды в системе, учитывая также характеристики водопроводной сети.

Чем отличаются клапаны Afriso и Watts

В качестве примера в источнике приведен клапан Afriso с присоединениями 3/4″ × 1″, давлением открытия 3 бара и максимальной рабочей температурой 120 °C. Указанная цена в польском Leroy Merlin – около 318 гривен за штуку, KB.pl.

Другой пример – мембранный предохранительный клапан Watts SVH для защиты систем отопления. Его корпус изготовлен из латуни CW617N, пружина – из никель-хромовой стали. Конструкция оснащена ручкой для ручной проверки сброса, а диапазон рабочих температур составляет от −10 °C до 110 °C.

Для версии Watts SVH с давлением открытия 2,5 бара указаны присоединения 1/2″ × 3/4″ и ориентировочная цена около 417 гривен за штуку, KB.pl. Эта версия предназначена для отопления, поэтому для системы горячего водоснабжения клапан подбирают в соответствии с требованиями производителя водонагревателя. Серия включает модели с разными размерами присоединений и порогами срабатывания.
